Un détecteur pour caméra de poussée assainissement est un localisateur de réseaux qui repère depuis la surface la tête de caméra introduite dans la canalisation. La tête émet un signal, l'appareil capte ce signal et indique la position du point d'inspection. Voici le principe, les critères de choix et les limites à connaître avant d'investir.
Qu'est-ce qu'un détecteur pour caméra de poussée assainissement ?
Une caméra de poussée est fixée sur un câble ou un furet et introduite dans un conduit depuis un regard. Elle sert à inspecter canalisations d'assainissement, fourreaux, conduits de ventilation ou gaines techniques.
Le détecteur, appelé aussi localisateur de réseaux, ne voit pas dans le sol. Il capte en surface le champ électromagnétique émis par une sonde placée dans la tête de caméra. L'afficheur traduit ce champ en position : axe du conduit, point à l'aplomb de la tête, et selon les modèles une estimation de la profondeur.
Sans sonde sur la caméra, la localisation n'est pas possible. C'est le premier point à vérifier : la tête de votre caméra de poussée est-elle équipée, ou peut-elle recevoir une sonde compatible ?
Le vLoc3-Cam est un localisateur conçu pour ce type de suivi. Il est distribué par AGM TEC, concepteur français d'équipements d'inspection basé à Bessières (31).
Pourquoi localiser la caméra pendant l'inspection ?
Une inspection caméra dit ce qu'il y a dans le conduit, pas toujours où cela se trouve sous la chaussée. Suivre la tête avec un détecteur relie l'image à une position en surface.
Pour un plombier, cela évite d'ouvrir au hasard : on cible le regard ou la zone de réparation. Pour un syndic ou une collectivité, cela permet de reporter le point d'anomalie sur un plan et de préparer un chantier sans surprise.
Pour un bureau d'études ou une entreprise de TP, la localisation sert aussi à vérifier le tracé réel d'un réseau avant travaux. On limite le risque de percer un autre conduit.
Sur les réseaux de ventilation et les fourreaux, le même principe s'applique : connaître la position du conduit, c'est gagner du temps sur le diagnostic suivant.
- Repérer un défaut (racine, décalage, fissure) pour cibler la réparation
- Retrouver le tracé d'un conduit non cartographié ou mal reporté
- Confirmer la position d'un regard avant ouverture
- Réduire le risque d'endommager un autre réseau enterré
Comment choisir un détecteur pour caméra de poussée : les critères
Le choix se fait d'abord par compatibilité. Le localisateur doit fonctionner avec la fréquence de la sonde utilisée sur votre caméra. Si vous avez déjà un parc de caméras, listez les sondes en service avant de comparer les appareils.
Viennent ensuite les conditions d'usage : lisibilité de l'écran en plein soleil, tenue de la batterie sur une journée de terrain, solidité de la canne, étanchéité en regard humide. Demandez une prise en main, pas seulement une fiche technique.
L'ergonomie compte aussi. Un appareil que l'opérateur tient à bout de bras pendant une heure ne doit pas peser lourd ni vibrer à chaque passage de véhicule.
Le mode de guidage est un point de confort : une flèche directionnelle ou un repère visuel aide un opérateur peu expérimenté à trouver l'axe plus vite qu'une simple intensité de signal.
- Compatibilité avec la fréquence de vos sondes de caméra
- Profondeur de détection annoncée, à confirmer selon le sol
- Modes disponibles : sonde, ligne, passif (selon le modèle)
- Lisibilité de l'affichage et simplicité du guidage
- Autonomie, poids, robustesse et protection contre l'eau
- Service et pièces en France, auprès du concepteur ou de son réseau
| Ce que vous cherchez | Ce que le localisateur suit |
|---|---|
| La tête de caméra dans le conduit | Le signal de la sonde intégrée à la caméra |
| Le tracé d'un fourreau ou d'une canalisation | Un signal injecté sur un conducteur ou un métal continu |
| Un réseau sous tension à proximité | Le champ propre du réseau, en mode passif selon le modèle |

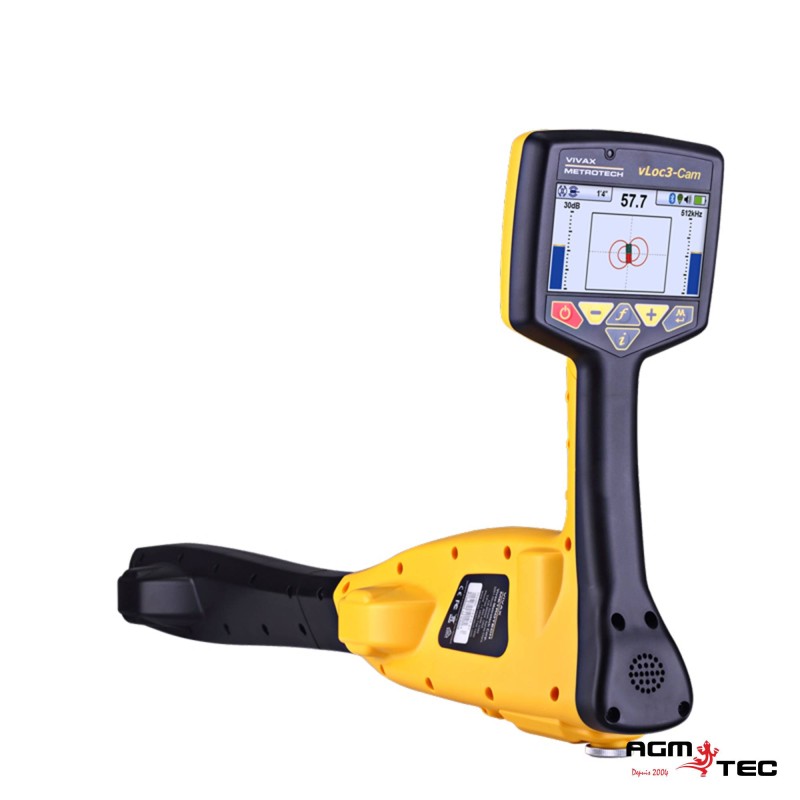

Le vLoc3-Cam, un localisateur dédié aux caméras de poussée
Le vLoc3-Cam est un localisateur pensé pour le suivi de sonde de caméra. Sa poignée et son afficheur permettent de garder l'appareil en main tout en déroulant le câble de poussée. L'écran affiche le signal capté et un guide visuel pour aligner l'appareil sur la sonde.
Il est proposé par AGM TEC, concepteur et distributeur auprès des professionnels du BTP. La fiche produit et les options (radio, pack batterie) sont consultables sur la page dédiée : https://www.camera-inspection.com/localisateur/133-vloc-3-cam-localisateur-de-reseaux.html
Pour une question de compatibilité avec votre matériel, de disponibilité ou de configuration, le plus direct reste le contact téléphonique avec AGM TEC au 05 61 42 90 63.
Nous ne publions pas ici de fréquences, de profondeurs de détection ni de prix : ces données doivent être validées au cas par cas avec le fabricant, selon vos sondes et vos chantiers.
Ce que la localisation ne remplace pas
La précision dépend du terrain. Sols chargés en masses métalliques, ferraillage dense, réseaux voisins sous tension ou profondeur importante : le signal peut être déformé. L'opérateur doit croiser plusieurs relevés avant de conclure.
La localisation ne fournit pas de diagnostic. Elle indique où se trouve la caméra, pas l'état du conduit. L'interprétation des images reste le travail de l'opérateur.
Sur un chantier sensible, l'ouverture reste le seul moyen de confirmer une position, notamment avant travaux. Les relevés servent à préparer l'intervention, hors devis et hors engagement de résultat.
D'où l'intérêt d'une méthode simple : marquer au sol, tracer, photographier, reporter sur le plan, puis vérifier. C'est cette rigueur qui rend les relevés exploitables pour un syndic, un bureau d'études ou une collectivité.
- Croiser les relevés plutôt que se fier à une seule mesure
- Noter la profondeur et la nature du sol du chantier
- Reporter la position sur un plan daté
- Confirmer par ouverture en cas d'enjeu fort
